Ispitivanje šipova

Ispitivanje integriteta šipova testom integriteta šipa sa senzorom

Test integriteta šipa sa senzorom (SIT) u praksi se zove i test eha zvuka (SET) ili test eha šipa (PET), a pripada grupi niskodilatacionih testova (LST). Test integriteta šipa sa senzorom (SIT) zasniva se na teoriji jednodimenzionalne propagacije talasa kroz šip, s ciljem utvrđivanja: stvarne dužine šipa, postojanje defekata i diskontinuiteta i redukcije poprečnog preseka šipa. Takođe, analiziraju se: promena signala u domenu glave šipa, kvalitet odziva signala u bazi šipa, promena impedance duž stabla šipa, promena slojeva tla u kojima je šip izgrađen i postojanje proširenja poprečnog preseka duž stabla šipa. Ovaj test, zapravo, jeste indirektna metoda analize integriteta šipa, s obzirom na to što se ispitivanje sprovodi analizirajući propagaciju talasa duž šipa, ali indukcijom talasa sa glave šipa. Test je brz, efikasan, sofisticiran i dovoljno pouzdan za praktičnu primenu. Ovim testom se ispituju integriteti svih tipova armiranobetonskih šipova: bušeni, CFA i pobijeni. Takođe, ispituju se i radni (eksploatacioni) i probni (testni) šipovi. Metodologija ispitivanja integriteta šipa sa senzorom definisana je standardom ASTM D5882.

Oprema za ispitivanje se sastoji iz: mehaničkog čekića, senzora (akcelerometra), hardverskog sistema za konvertovanje i akviziciju podataka i softverskog sistema (PET) za procesiranje i vizuelizaciju podataka (kompanija iz Velike Britanije – “Piletest”).

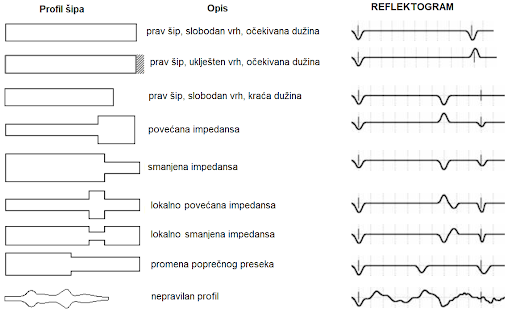

Mogu se izdvojiti tri grupe reflektograma: klasični ili standardni reflektogrami koji ukazuju na dobar kvalitet integriteta šipa, reflektogrami koji ukazuju na moguću redukciju integriteta šipa, pa zahtevaju dodatne analize i reflektogrami koji jasno ukazuju na značajniji problem integriteta šipa. Detaljnija klasifikacija reflektograma može se sprovesti prema: − AA – ispravan šip s pozitivnim refleksijama ili kod koga se pre refleksije od baze šipa identifikuju manje promene brzine i odstupanja brzine propagacije talasa, ne veće od 5% od prosečne brzine propagacije talasa; − AB – refleksija od baze se jasno ne identifikuje, ali i nema znatnih smanjenja impedance, pri čemu je moguć razlog za nepostojanje refleksije od baze velika krutost tla; − PF – postoji jedna negativna refleksija ili više njih i/ili postoji bar jedno smanjenje impedance, a s obzirom na to što je refleksija od baze smanjena, impedanca je manja nego kod defekta kod koga nema refleksije od baze; − PD – brzina propagacije talasa odstupa više od 5% od prosečne brzine propagacije talasa, a što ukazuje na moguć defekat šipa, pri čemu postoji jedna refleksija ili više njih koje maskiraju refleksiju od baze šipa; − IR – znatno kompleksan signal (odgovor), a što, između ostalog, ukazuje na loš kvalitet betona pri vrhu šipa i/ili na to da je ispitivanje sprovedeno suviše rano da bi beton dostigao potrebnu čvrstoću.


Pre sprovođenja testa, okrajcuje se beton i glava šipa se očisti od prašine i ostataka odlomljenih delova betona. Na slici su prikazani šipovi (glave šipova) pripremljeni za ispitivanje testom integriteta šipa sa senzorom.
